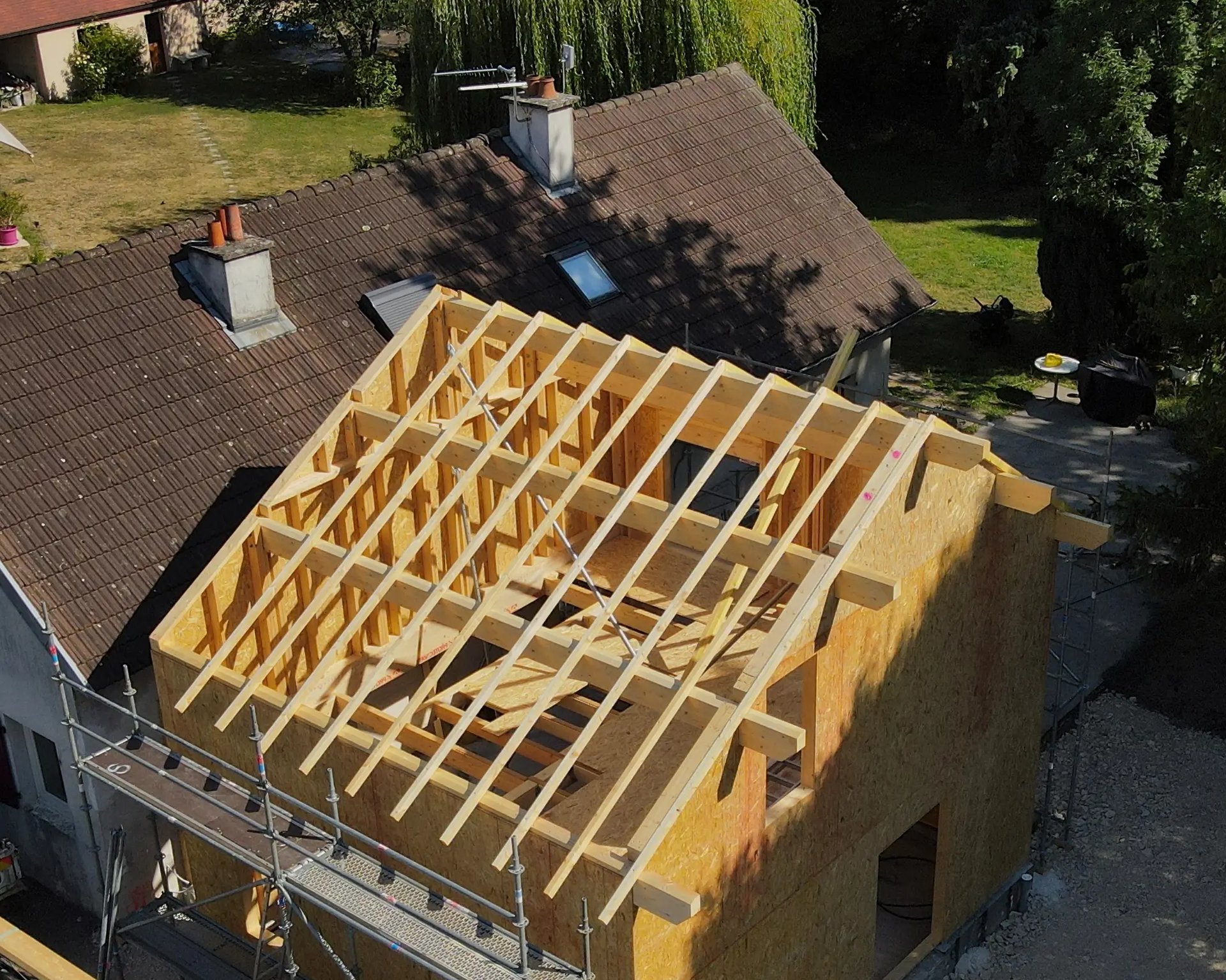

Calculateur de pannes et chevrons en toiture (Eurocode 5)

Dimensionnez rapidement vos éléments de charpente (pannes ou chevrons) selon l’Eurocode 5, sans rentrer dans les détails de formule.
L’outil vérifie automatiquement :

• la Résistance (ELU) : est-ce que la pièce de bois tient les efforts ?

• les Flèches (ELS) : est-ce que la déformation reste raisonnable ?

En tenant compte des charges permanentes (poids de la toiture) et de la neige (zone, altitude, pente, exposition).

Idéal pour le dimensionnement d’une panne de toiture ou le calcul d’un chevron avant de lancer un chantier

Ce que fait l’outil

L’outil travaille en arrière-plan avec les règles EC5, mais vous, vous saisissez simplement vos données :

• Transforme vos charges surfaciques (couverture, support, chevrons/pannelettes, isolation, sous-face, charges « Autre ») en charges linéiques grâce à l’entraxe.
• Calcule la neige de référence en fonction de votre zone et de votre altitude, puis tient compte de la pente et de l’exposition pour obtenir la charge réelle qui agit sur la panne ou le chevron.
• Ajoute automatiquement le poids propre de la pièce de bois (densité selon la classe choisie) pour ne pas oublier cette part de charge.
• Vérifie la résistance : efforts de flexion, cisaillement et compression perpendiculaire au fil sont comparés aux capacités du bois (suivant classe et conditions d’utilisation).
• Vérifie les flèches : flèche instantanée sous la neige et flèche finale dans le temps, comparées à des limites de type L/xxx.
• Affiche un schéma clair avec la portée et un arc de flèche, plus un bloc « Conseil » en cas de résultat limite ou non conforme (augmenter h ou b, allonger l’appui, réduire l’entraxe, passer en lamellé-collé…).
• Permet l’Export PDF : une fiche récapitulative (entrées, résultats détaillés, schéma) après acceptation des CGU.

Pour qui ?

Auto-constructeurs et particuliers qui veulent valider rapidement une section et un entraxe de toiture.
• Étudiants et pros de la charpente/couverture qui ont besoin d’un coup d’œil rapide avant-métré ou pour comparer plusieurs variantes.
• Toute personne qui cherche un calcul panne bois ou un calcul chevron simple, lisible, et conforme aux pratiques de l’EC5..

Matériaux et cas couverts :

• Bois résineux : C14 à C40
• Feuillus : D30 à D70
• Lamellé-collé : GL24h à GL36h

L’outil tient compte des propriétés associées (E, densité, résistances caractéristiques).

Cas de figure :

• Pannes à l’aplomb ou à dévers (l’inertie « vue » change suivant l’orientation).
• Chevrons porteurs de la couverture.

Comment ça marche ?

1. Renseignez la géométrie :
   L (portée en m), s (entraxe en m), α (pente en °), section b×h (mm), longueur d’appui a (mm), classe de service et classe de résistance.

2. Choisissez vos charges permanentes :
   Couverture, support (OSB, voliges…), chevrons/pannelettes, plafond/sous-face, isolation, et éventuellement une charge « Autre » en daN/m².

3. Indiquez la neige :
   Zone, altitude et Coefficient d’exposition Ce. Le calculateur affiche automatiquement le total neige surfacique.

4. Cochez les CGU, puis cliquez sur « Calculer » :
   Les pastilles (Résistance / Flèche), le tableau de résultats et le schéma sont mis à jour.

5. Si le résultat vous convient, cliquez sur « Exporter PDF » pour générer un récap imprimable ou à archiver.

Limites et bonnes pratiques

• Calcul orienté neige : l’outil ne couvre pas le vent, les poutres continues ou les poutres sur plusieurs travées.
• Hypothèses de flèche par défaut :
– Pour une panne : flèche finale ≲ L/125 et flèche sous charge de neige ≲ L/300
– Pour un chevron : flèche finale ≲ L/125 et flèche sous neige ≲ L/200

Adaptez si votre cahier des charges demande plus strict (parements rigides, esthétique importante, prescriptions fabricants…).
Pour les projets sensibles (grandes portées, bâtiments recevant du public, zones très spécifiques), faites vérifier le résultat par un professionnel.

Pourquoi c’est utile ?

• Gain de temps : plus de tableaux à la main – en un clic, vous obtenez efforts, réactions, flèches, états ELU/ELS.
• Lisibilité : pastilles « OK / À surveiller / Non conforme » + conseils concrets pour corriger si besoin.
• Économie : vous ajustez section et entraxe pour éviter à la fois le sous-dimensionnement dangereux et le sur-dimensionnement coûteux.

Aller plus loin

• Consultez la FAQ du calculateur pour une aide pas-à-pas sur chaque champ (charges, neige, flèches, classes de bois…).
• Vous devez aussi vérifier un plancher bois ? Utilisez notre calculateur de solivage (flèche/portée selon EC5) pour choisir section et entraxe de vos solives.

Note

Pour des plans complets adaptés à votre projet (pannes, chevrons, assemblages, quantitatifs, dossier pour la mairie, etc.),
contactez Les Planches en Dessin : conception bois sur mesure et accompagnement de votre projet de A à Z.
